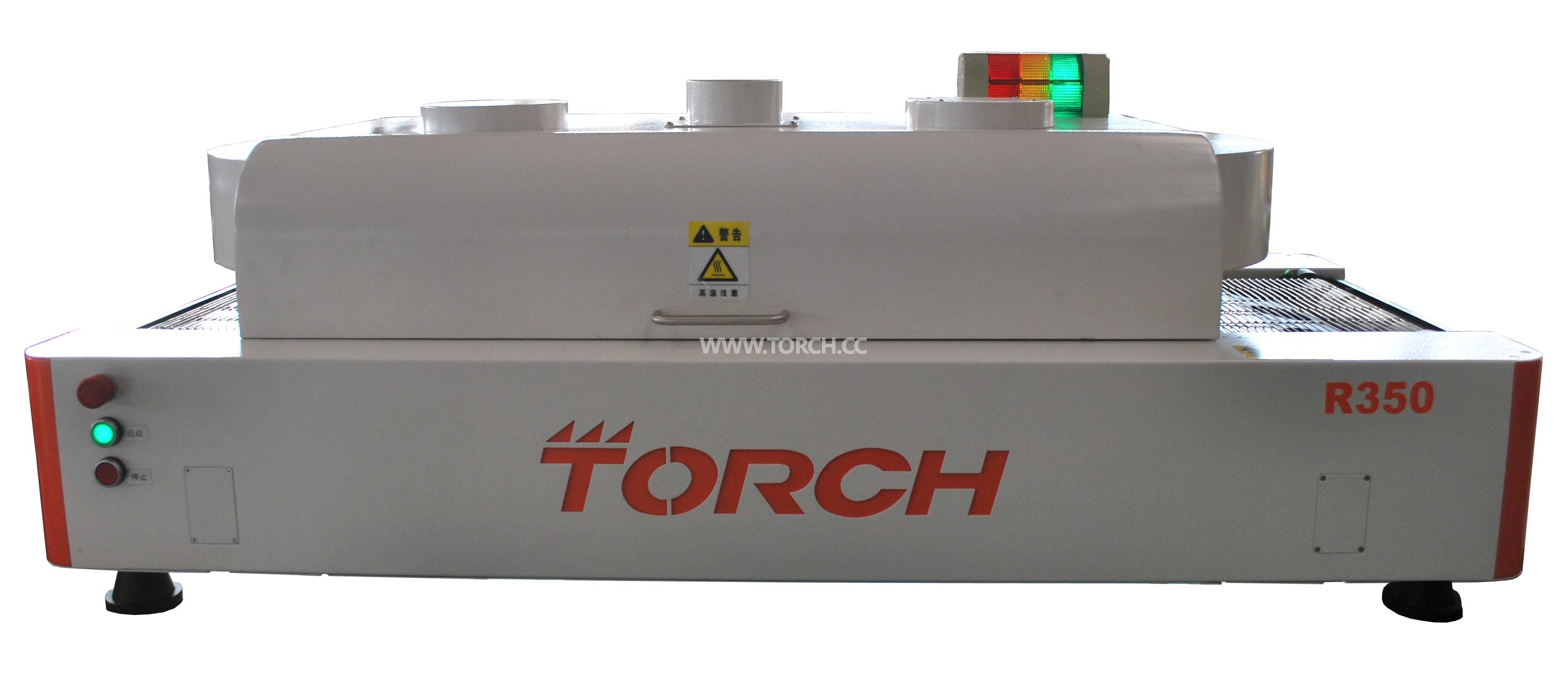

R350臺式回流焊
| 型 號： | R350 |
| 溫區數目： | 12 |
| 溫控范圍： | 室溫-360 ℃ |
| 溫控精度： | ± 2 ℃℃ |
| 冷卻系統： | 風冷 |
| PCB板尺寸： | 600*350mm |
訂購熱線：400-998-9522
詳細介紹
R350是什么？
R350是一款臺式六溫區在線式無鉛回流焊。
一臺R350無鉛回流焊機= 一臺在線式無鉛回流焊機+ 一臺四通道溫度曲線測試儀
顧名思義，就是一臺R350臺式無鉛回流焊機不僅具備了無鉛焊接的功能，同時具備了溫度曲線測試儀的功能。
在SMT領域，為了獲得更好的焊接效果，需要不斷調整回流焊機的溫度曲線，我們調試的參考數據就是成為回流焊機“黑匣子”的溫度曲線測試儀所記錄的電路板焊盤上面時間檢測到得溫度數據，這個黑匣子主要用于回流焊過程的溫度監測、焊接工藝調整和改進，焊接過程及各種工藝參數的分析和調整。同時可以儲存各類數據，便于產品的質量追溯和反饋。更大的滿足ISO9001質量體系的要求。R350具有可靠性高、溫度均勻度高、電路板焊盤實際溫度實時檢測、模塊化溫控系統、溫度檢測測試報告格式美觀漂亮、性能價格比高等特點。
同志科技研發團隊在多年SMT 技術工藝積淀基礎之上，根據國內外知名研究機構、電子廠的實際需求和研究所、學校等用戶小批量試制的實際需要，精心開發出在臺式回流焊領域中新產品R350 。是中小型電子廠小批量多品種生產和電子企業、科研院所科研生產的理想設備，同時也是高質量焊接的設備。
客戶定位：
1、小批量生產的電子廠，研究院所。
2、高質量焊接的要求。
3、大面積電路板焊接的要求。
4、占地面積小，家里寫字樓都可使用。
5、可以焊接BGA、CSP、QFP等各種元器件。
R350特點：
第一、較小的加熱區實現臺式六溫區的焊接功能。
第二、R350 采用同志科技的板式加熱技術，溫度均勻度更高。
第三、R350 采用四組在線測溫功能，完成四路電路板的在線實時測溫功能。
第四、R350 可以焊接大面積電路板：300*350MM。
第五、R350 采用異步加熱技術，六溫區回流焊可以在空調插座就正常使用。更加適合用戶的各種使用環境。
第六、R350 免維護功能，整機采用模塊化的溫控系統，方便用戶的使用，降低長期使用的成本
第七、R350 增加了焊接后產生廢氣的過濾凈化功能，使用更加環保。
第八、R350 采用了助焊劑回收技術，可以保證使用過程中助焊劑的回收，讓設備的使用更環保，同時做到爐腔的免清洗。
第九、R350 采用保溫材料，正常使用中，設備外殼溫度低于90度。
R350技術特點：
▲計算機控制
通過軟件對操作軟進行權限設置并進行管理。
▲多功能、操作方便；
采用同志科技自主研發的溫度控制軟件，溫度曲線設置直觀、可存儲大量溫度曲線，同時自帶分析統計功能和打印功能，您想焊接多少種產品，記錄多少次實驗數據都不怕！
▲ 可視化操作，變成方便，輸入數據即可。
▲ 溫度曲線實時檢測，同時軟件具備強大的分析功能。實時檢測每一次焊接的溫度曲線，可在焊接同時顯示出實際的溫度曲線，方便無鉛工藝曲線的調整和掌握，特別是保溫區和熔融區等關鍵點的控制。
一、功能介紹
1、十二溫區焊接，上五下七。
2、焊接面積：350MM*300MM
3、溫度均勻度：±5 ℃-20 ℃。
4、采用板式加熱器，溫度更均勻。
5、在線測溫：4組，可以完成350MM 四組實時在線測溫，節省一部溫度測試儀。
6、計算機軟件控制，中英語言版本任選。
7、模塊化設計，維護非常方便。
8、適合高質量的焊接。
9、通過USB連接筆記本電腦即可實現機器的快捷操作。
技術參數：
A: 溫區：上下共12 組溫區+ 4 組在線測溫。
B: 控溫系統： 電腦控制系統， SSR 無觸點輸出
C: 控溫精度: ± 2 ℃
D: 溫度均勻度：± 5 ℃-20 ℃左右
E: 溫度范圍: 室溫-300 ℃
F: 溫區總長度:1m
G: 爐膛高度:20mm
F: 溫區總長度:1m
G: 爐膛高度:20mm
H: 發熱來源: 暗紅外線+ 熱風對流方式
I: 電路板焊接面積： 300mm *350mm
J: 焊接時間: 3min ± 1min
K: 溫度曲線：可根據需要實時設定和調整，同時可以實時檢測和分析被焊接電路板上面的溫度。
L: 冷卻系統：風冷，可選配冷風機進行更快速的降溫
M: 額定電壓: AC 單相， 220V; 50Hz
N: 最大功率: 9KW 平均功率： 2.5kw
O: 重量： 150 kg
P: 尺寸: 長* 寬* 高1500* 700* 520mm

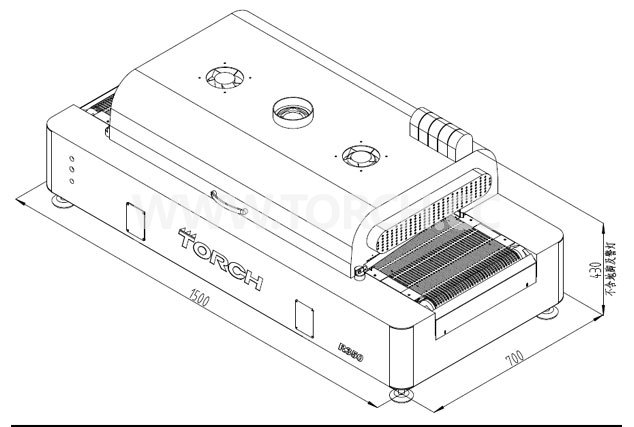

產品二維圖：
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
