　花崗巖運動底盤+ 貼裝頭可調設計=高速穩定高精度=L8A

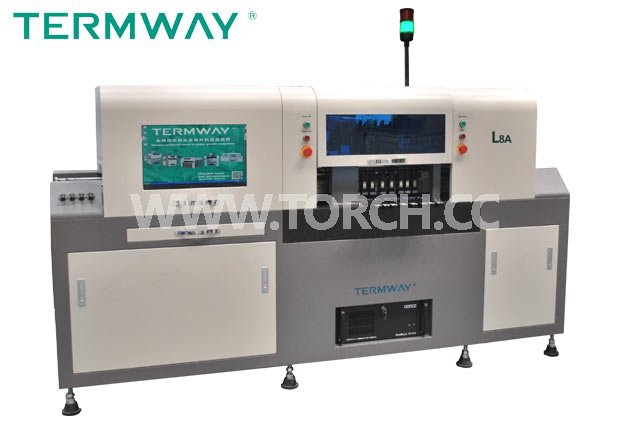

　　L8A 是什么？


　　1、L8A 是一款全自動LED 貼片機。

　　2、L8A 是一款LED 燈條專用貼片機。

　　3、L8A 是一款在線式LED 燈條貼片機。可以和全自動絲印機、回流焊實現無縫接駁。

　　4、L8A 是一款高速LED 燈條貼片機。1200MM 的燈條，實際貼片速度在25000-30000cph（3528 芯片）.

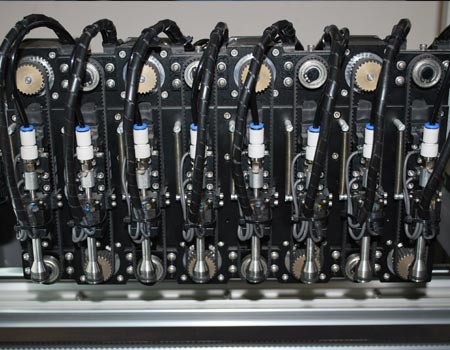

　　5、L8A 是一款8 個貼裝頭的LED 貼片機。

　　6、L8A 是一款高精密的LED 燈條貼片機。

　　7、L8A 這個型號的意義：L 代表專門用于LED 行業， 8 代表是8 組貼片頭。A 代表貼片頭間距可以根據電路板LED 芯片的間距可以實現調整。

　　8、L8A 是一款工業級的LED 燈條貼片機，整機底盤采用花崗巖研磨而成，運動底盤厚度高達150mm，平面度公差高達0.009mm,長期使用機械精度變化小，花崗巖底盤經長期時效，組織結構均勻，線脹系數極小，內應力消失，不變形。此底盤吸水率<0.13%，肖式硬度HS70 以上。保證此貼片機使用十年以上精度變化小。


　　L8A 特點：


　　1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度。

　　2.采用花崗巖一體化設計制造的高精密運動平臺技術。確保貼片機長期使用十年以上，運動精度變化小。同時，一體化的結構還具有抗震能力。

　　3.配置8 組貼片頭，相比1 組提高生產效率500%以上。

　　4.可自動視覺編程，不用手動輸入元件坐標，編程簡單，方便操作者便捷實用，滿足大批量多品種產品生產的需求。

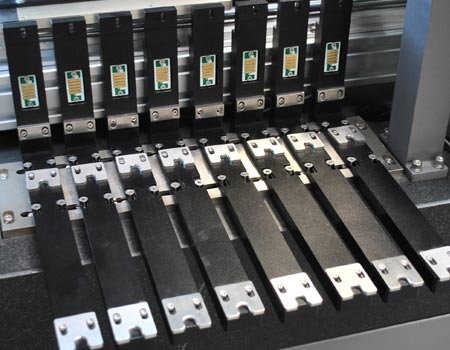

　　5.配置不同的喂料器可以滿足不同的LED 貼裝要求。

　　6.高性價比LED 貼片機，適合大批量規模化LED 的生產需求。

　　7.整機由工業計算機配合專用軟件控制，方便操作實用。

　　8.可以非常方便導入電路板CAD 數據。

　　9.可以非常穩定并且方便的完成LED 拼版的編程和貼裝。

　　10.可以在軟件中顯示拼版中所有坐標點，并對其中的坐標進行微調，實現高精密的貼裝。

　　11.可以在軟件中設置各拼版的間距，并根據間距顯示所有放料坐標，可以選擇不貼的拼版。

　　12.軟件可以實現八組貼片頭自動優化功能。

　　13.軟件中增加XYZ 軸移動時的限位檢測。

　　14.軟件中增加了多檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，可以提高機器長期使用的穩定性。

　　15.整機PCB 平臺具備真空吸附功能，對大型PCB 板定位會更加平整，有效提高貼片精度。

　　16.機器實現電路板在線式的傳輸，有效節約人工，提高效率。相比同類產品，可以節省至少一個操作人員。如果配合自動絲印機。可以至少節省兩個操作人員。提高了整條生產線的生產效率和長期使用的成本。


　　L8A 標配：


　　1、計算機1 套

　　2、可調式貼片頭8 組

　　3、吸嘴8 個

　　4、喂料器底盤GFTA-T08 1 組（單邊）


　　L8A 選配件：


　　1、8mm，12mm，16mm，24mm，32mm自動喂料器

　　2、吸嘴

　　3、工業氣泵

　　4、UPS 不間斷電源

　　5、喂料器底盤GFTA-T08


　　L8A 技術參數

	L8A
最大電路板面積	1200×280mm
最大移動范圍	X 軸1500mm，Y 軸410mm
Z 軸最大移動范圍	15mm
實際貼片速度	25000-30000cph(3528 芯片)
理論最大貼片速度	35000cph
重復貼片精度	±0.05mm
對位方式	視覺定位+機械定位
可以貼裝元器件	0603 以上阻容件及各種LED 芯片,同時滿足SOP SOT芯片的貼裝
編程方式	自動數據導入/視頻學習/鍵盤輸入
帶式喂料器	8mm，12mm，16mm，24mm，32mm 電動智能喂料器
喂料器數量	可以放置8 個GF 系列電動智能喂料器（可選配最多16 個GF 系列喂料器）
操作系統	WINDOWS XP/WIN7(32bit)
壓縮空氣	80psi（0.5Mpa），氣體流量≥160L/M
電源	220V,50Hz，4.5Kw
重量	800kg

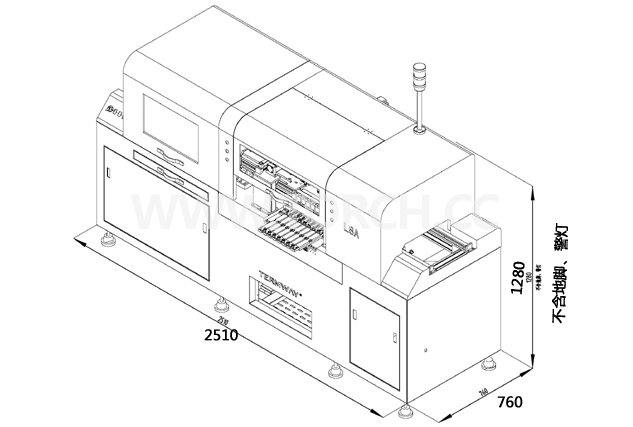

外形體積	2510×760×1280mm

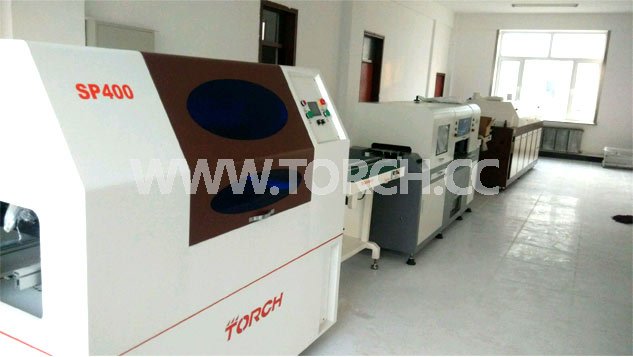

L8A在客戶現場：

注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
